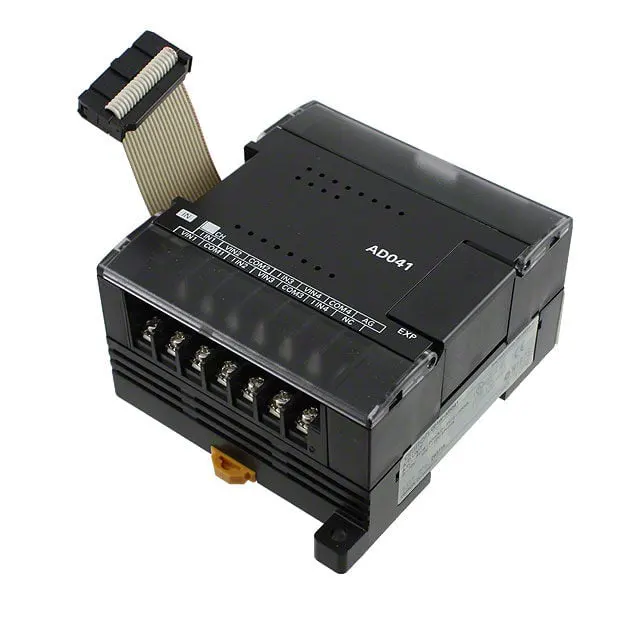

오므론 CP1W-AD041

Omron CP1W-AD041은 CP1E 시리즈 프로그래밍 가능 로직 컨트롤러와 독점적으로 일치하는 4채널 아날로그 입력 확장 모듈입니다. 외부 4-20mA 전류 신호 또는 0-10V 전압 아날로그 신호를 PLC에서 인식할 수 있는 디지털 신호로 변환할 수 있으므로 제어 시스템은 지속적으로 변화하는 물리적 매개변수를 수집하고 처리할 수 있습니다.

각 채널은 다양한 유형의 센서와 현장 작업 조건에 유연하게 적응할 수 있는 독립적인 신호 범위 설정을 지원합니다. Omron의 독창적인 제조 기술은 장기간 연속 작동 시 모듈의 안정성을 보장하며 컴팩트한 크기로 전기 캐비닛에서 추가 설치 공간을 차지하지 않습니다.

핵심 기술 사양

· 입력 채널 수:4개의 절연된 아날로그 입력 채널

· 지원되는 신호 유형:0-10V DC 전압, 4-20mA DC 전류

· 해결:1/4000(풀 스케일)

· 변환 속도:채널당 150μs

· 정확성:±0.3% 풀 스케일(주변 온도 25°C)

· 전원 공급 장치:호스트 CP1E PLC로 전원 공급, 외부 전원 공급 장치 필요 없음

· 설치 방법:Omron DIN 레일 장착과 호환되며 CP1E 확장 버스에 직접 설치 가능

· 작동 환경 온도:0°C ~ 55°C, 보관 온도: -20°C ~ 75°C

· 습도:5% ~ 95% RH(결로 없음)

유사한 Omron 아날로그 입력 모듈 비교

Omron은 CP 시리즈 PLC용 아날로그 확장 모듈의 다양한 사양을 제공합니다. 고객이 올바른 제품을 쉽게 선택할 수 있도록 몇 가지 일반 모델의 핵심 매개변수를 비교용으로 정리했습니다.

비교 결과에서 CP1W-AD041은 CP1E 플랫폼에서 3-4개의 아날로그 신호를 수집해야 할 때 더 확실한 비용 이점이 있음을 알 수 있습니다.

2채널 CP1W-AD021과 비교하여 CP1W-AD041의 단위 채널 비용은 약 15% 감소하여 중형 제어 ​​시스템 적용에 더 적합합니다.

CJ 시리즈의 고정밀 모듈과 달리 CP1W-AD041은 일반 산업 제어에 적합하며 정확도는 경공업, 포장, 수처리 및 기타 산업의 대부분의 감지 요구 사항을 완전히 충족할 수 있으며 가격은 고급 모듈의 1/3에 불과합니다.

권장 매칭 솔루션

1. PLC 호스트와의 매칭

CP1W-AD041은 Omron CP1E 시리즈 PLC용으로 특별히 개발되었으며 CP1E N 시리즈, E 시리즈 및 S 시리즈 호스트에서 직접 확장할 수 있습니다.

하나의 CP1E 호스트는 CP1W-AD041을 포함하여 최대 3개의 CP1W 확장 모듈을 연결할 수 있습니다. 즉, 최대 12개의 아날로그 입력 채널을 확장할 수 있으며, 이는 대부분의 중소형 자동화 장비의 신호 획득 요구 사항을 충족할 수 있습니다.

CP1H 또는 CP1L 시리즈 이전 호스트를 사용하는 경우 이 모델도 호환되지만 구매하기 전에 호스트의 펌웨어 버전을 확인해야 합니다.

12개 이상의 채널을 확장해야 하는 경우 수요를 충족하기 위해 더 많은 확장 모듈을 지원할 수 있는 더 높은 용량의 CP1E-N60 호스트를 연결하는 것이 좋습니다.

2. 다른 확장 모듈과의 매칭

다양한 애플리케이션 시나리오에 따라 다음과 같은 일반적인 일치 조합을 제공합니다.

· 소형 온도 및 압력 감지 시스템: CP1E-N20 + 1 x CP1W-AD041 + 1 x 온도 센서 + 1 x 압력 센서, 이 조합은 2개의 온도 신호와 2개의 압력 신호를 동시에 수집할 수 있으며 비용은 $300 이내로 제어되므로 소규모 산업용 테스트 장비에 매우 적합합니다.

· 다채널 액체 레벨 제어 시스템: CP1E-N40 + 2 x CP1W-AD041 + 1 x CP1W-DA021, 8개의 액체 레벨 입력 신호, 2개의 아날로그 출력 조정 신호는 4개의 저장 탱크의 자동 액체 레벨 조정을 실현할 수 있으며 소형 수처리 및 식품 가공 장비에 널리 사용됩니다.

· 다축 인버터 속도 획득: CP1E-N30 + 1 x CP1W-AD041 + 4 x 아날로그 출력을 갖춘 주파수 변환기는 4개 인버터의 출력 주파수 및 전류 신호를 실시간으로 수집하고 운반 시스템의 중앙 집중식 모니터링을 실현하여 장비의 작동 안정성을 효과적으로 향상시킬 수 있습니다.

3. 센서의 적응

CP1W-AD041은 0-10V 전압 출력과 4-20mA 전류 출력 센서를 동시에 지원하며 압력 트랜스미터, 온도 트랜스미터, 초음파 레벨 센서, 유량 센서, 변위 센서 등을 포함하여 시중에서 가장 일반적인 산업용 센서를 추가 변환 모듈 없이 직접 연결할 수 있습니다.

센서가 다른 신호 범위를 출력하는 경우 PLC 프로그램을 통해 범위를 조정하여 유연성을 높일 수도 있습니다.

일반적인 애플리케이션 시나리오

· 경공업 포장 장비:포장 필름의 압력과 밀봉 부분의 온도를 수집하고 실시간으로 매개변수를 조정하여 포장 품질을 보장합니다.

· 수처리 시스템:물 탱크의 액체 수위, 파이프라인의 흐름 및 PH 값을 수집하고 워터 펌프의 자동 시작 및 정지를 실현합니다.

· 일정한 온도 제어 시스템:송신기가 출력하는 온도 신호를 수집하고 일치하는 아날로그 출력 모듈을 통해 제어 신호를 출력하여 가열 전력을 조정합니다.

· 섬유 기계:실의 장력 신호를 수집하고 공급 롤러의 속도를 조정하여 장력의 안정성을 유지합니다.

· 자동화된 테스트 장비:효율성을 높이기 위해 수동 테스트 대신 데이터 기록 및 판단을 위해 테스트 벤치에서 여러 아날로그 신호를 수집합니다.

판매 후 서비스 지원

Floating Light Automation에서 판매하는 모든 Omron CP1W-AD041 모듈은 12개월의 판매 후 보증 서비스를 제공합니다. 보증 기간 동안 사람이 아닌 손상 품질 문제가 있는 경우 무료 교체 또는 전액 환불해 드립니다.

우리는 배선 안내, 프로그램 설정 및 기타 관련 질문을 포함하여 무료 기술 상담을 제공할 수 있는 전문 기술 엔지니어를 보유하고 있습니다.

대량 주문의 경우 추가 대량 할인을 제공할 수 있으며 협상을 위해 영업 직원이 특정 우대 정책에 연락할 수 있습니다.

공급 능력 및 소스 보증

Floating Light Automation은 Omron의 공식 공인 대리점 및 대규모 채널 공급업체와 장기적으로 안정적인 협력 공급 관계를 구축했습니다.

현재 중국과 미국 창고에 있는 CP1W-AD041의 현물 재고는 120개 이상에 달하며, 이는 소규모 배치 프로토타입 시험 생산 및 완전한 장비 세트의 대규모 조달 수요를 충족할 수 있습니다.

당사가 판매하는 모든 제품은 100% 오리지널 신제품으로 Omron 오리지널 공장 품질 검사 인증서 및 배치 자격 인증서를 제공할 수 있습니다.

우리는 제3자 공장 검사를 지원하며, 원래 공장 표준을 충족하지 않는 제품 품질 문제는 12개월 이내에 무조건 반품되거나 교체될 수 있습니다.

물류 측면에서 DHL, FedEx, UPS 및 기타 글로벌 특송 채널을 지원하며 주문은 결제 후 24시간 이내에 배송될 수 있으며 일반 유럽 및 북미 지역은 영업일 기준 3-7일 이내에 배송될 수 있습니다.

장기적인 협력 엔지니어링 고객의 경우, 귀하의 프로젝트가 부속품 부족으로 인해 건설 진행에 영향을 미치지 않도록 롤링 재고 예약 서비스를 제공할 수 있습니다.

FAQ

Q: Omron CP1W-AD041을 어떻게 설치합니까?

A: CP1W-AD041은 확장 커넥터를 통해 CPU 유닛의 오른쪽 또는 이전 확장 유닛에 직접 연결됩니다. 설치하려면:

1. 모듈의 확장 I/O 연결 케이블을 CPU 유닛 또는 이전 확장 유닛의 확장 커넥터에 꽂습니다.

2. 모듈을 DIN 레일에 고정합니다.

3. 추가 확장 유닛이 필요한 경우 모듈 오른쪽에 있는 확장 커넥터를 통해 추가 확장이 가능합니다.

참고: 확장 I/O 연결 케이블은 모듈에 영구적으로 부착되어 있으며 제거할 수 없습니다. 정전기로 인한 오작동을 방지하려면 작동 중에 케이블을 만지지 마십시오.

Q: CP1W-AD041은 평균화를 지원합니까?

A: 네, 그렇습니다. 입력 범위 설정 내에서 각 채널에 대해 개별적으로 평균화를 활성화하거나 비활성화할 수 있습니다.

평균화가 활성화되면 모듈은 여러 샘플의 평균값을 출력하므로 신호 노이즈를 억제하는 데 도움이 됩니다.

Q: CP1W-AD041은 단선 감지를 지원합니까?

A: 네, 그렇습니다. CP1W-AD041은 1~5V 및 4~20mA 입력 범위에 대한 단선 감지 기능을 갖추고 있습니다. 모듈은 센서 신호선이 끊어지면 이상 상태를 감지할 수 있습니다.
