기사 요약:정확한 거리 측정은 안정적인 산업 자동화, 효율적인 자재 취급 및 일관된 생산 품질을 위해 필수적입니다. 그만큼IFM O1D100광전 거리 센서는 광범위한 공장 애플리케이션을 위한 비접촉식 광학 측정, 구성 가능한 스위칭 기능, 아날로그 출력 옵션 및 IO-Link 통신을 제공합니다.플로팅 라이트산업 구매자가 자동화 구성 요소를 소싱하고 장비에 대한 센서 호환성을 평가하는 데 도움이 됩니다. 이 가이드에서는 IFM O1D100의 주요 사양, 작동 원리, 실제 적용, 설치 고려 사항 및 선택 기준을 살펴봅니다.

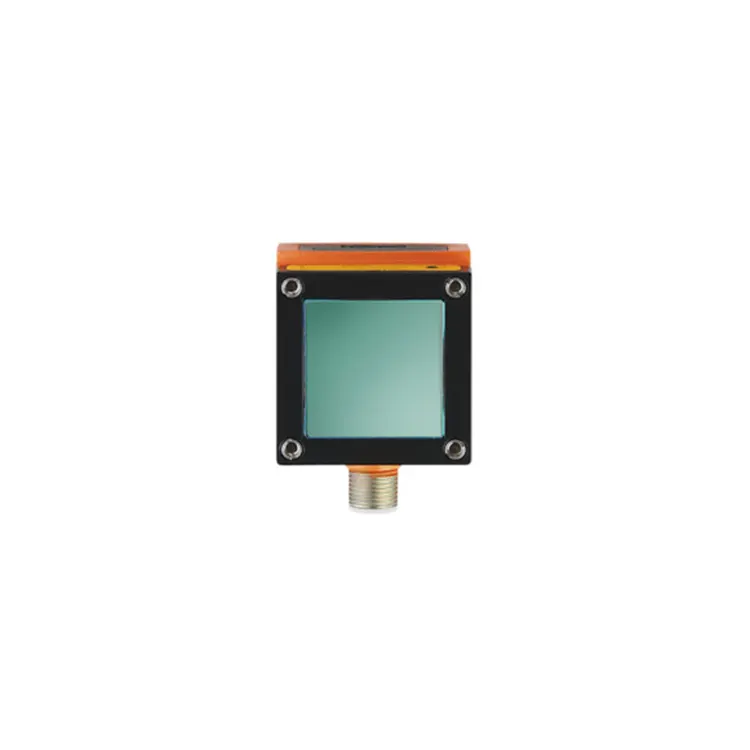

그만큼IFM O1D100안정적인 비접촉 물체 감지 및 거리 측정이 필요한 산업용 애플리케이션을 위해 설계된 광전 거리 센서입니다. ifm electronic이 제작한 이 센서는 O1D 광학 거리 센서 제품군에 속하며 지정된 기준 조건에서 최대 10미터의 거리를 측정하도록 설계되었습니다.
기계식 측정 장치와 달리 광전 거리 센서는 대상 물체에 닿을 필요가 없습니다. 이는 움직이는 제품을 모니터링하고, 물체 위치를 감지하고, 물리적 접촉이 생산을 방해하거나 민감한 재료를 손상시킬 수 있는 거리를 측정하는 데 유용합니다.
O1D100은 구성 가능한 감지 범위와 스위칭 출력 및 아날로그 출력 옵션을 결합합니다. IO-Link 인터페이스는 매개변수화와 센서 데이터를 호환되는 자동화 시스템으로 전송하는 것도 지원합니다.
제조업체, 시스템 통합업체 및 유지 관리 팀의 주요 이점은 감지 지점에 기계적 측정 메커니즘을 도입하지 않고도 기존 제어 프로세스에 거리 정보를 통합할 수 있다는 것입니다.
구매자는 Floating Light의 IFM O1D100 제품 페이지에서 제품 정보 및 소싱 문의를 검토할 수 있습니다.
산업용 센서를 평가할 때 엔지니어는 최대 측정 거리 이상을 고려해야 합니다. 출력 구성, 전기 호환성, 환경 보호, 통신 기능 및 대상 표면 특성은 모두 실제 성능에 영향을 미칩니다.
| 매개변수 | 사양 |
|---|---|
| 제품 유형 | 광전 거리 센서 |
| 제조업체 | ifm 전자 |
| 모델 | O1D100 |
| 측정 범위 | 지정된 기준 조건에서 0.2–10m |
| 작동 전압 | 18~30V DC |
| 전기 출력 설계 | DC PNP |
| 디지털 출력 | 구성 가능한 스위칭 출력 2개 |
| 아날로그 출력 옵션 | 4–20mA 또는 0–10V, 구성 가능 |
| 통신 인터페이스 | IO-Link COM2, 38.4kBaud, 개정판 1.1 |
| 샘플링 속도 | 1~50Hz |
| 보호 등급 | IP67 |
| 주변 작동 온도 | -10°C ~ +60°C |
| 하우징 치수 | 59×42×52mm |
| 레이저 보호 등급 | 2등급 |
| 전기 연결 | 5핀 M12 A 코드 커넥터 1개 |
참고: 사양은 제조업체가 게시한 제품 정보를 기반으로 합니다. 명시된 측정 범위는 타겟 반사율과 기준 조건에 따라 달라집니다. 설치 또는 조달 전에 현재 데이터시트, 배선도 및 구성 요구 사항을 확인하십시오.
중요한 선택 고려 사항 중 하나는 측정 정확도입니다. 최대 범위가 10미터라고 해서 센서가 모든 거리에서 동일한 정확도를 제공한다는 의미는 아닙니다. 대상 색상, 표면 반사율, 주변광 및 작동 조건이 측정 성능에 영향을 미칠 수 있습니다. 엔지니어는 허용 가능한 공차를 정의할 때 공식 IFM O1D100 기술 사양을 참조해야 합니다.
IFM O1D100은 광학 비행 시간 측정을 사용합니다. 간단히 말해서 센서는 대상을 향해 빛을 방출하고 반환된 신호를 평가하여 거리를 결정합니다. 이를 통해 장치는 직접적인 접촉 없이 물체를 측정할 수 있습니다.
거리 값을 얻으면 센서는 구성된 출력 기능을 사용하여 연결된 컨트롤러 또는 자동화 시스템에 정보를 전달할 수 있습니다.
예를 들어, 포장 라인은 거리 정보를 사용하여 제품이 지정된 위치에 도달했는지 여부를 식별할 수 있습니다. 그런 다음 컨트롤러는 구성된 감지 임계값을 기반으로 컨베이어, 액추에이터 또는 검사 작업을 조정할 수 있습니다.
IO-Link는 또 다른 기능 계층을 추가합니다. 호환되는 마스터와 컨트롤러를 사용하면 기술자는 지원되는 프로세스 데이터에 액세스하고, 매개변수를 조정하고, 진단 정보를 검색할 수 있습니다. 이를 통해 시운전을 단순화하고 센서에서 반복적인 수동 조정의 필요성을 줄일 수 있습니다.
IFM O1D100은 비접촉 거리 측정이 제어 프로세스에 유용한 정보를 제공하는 많은 공장 자동화 작업에 적합합니다. 요구 범위, 대상 특성, 대응 요구 사항 및 설치 환경에 대한 적합성을 항상 검증해야 합니다.
조립 및 제조 라인에서 센서는 공작물, 고정 장치 또는 움직이는 부품의 위치를 모니터링할 수 있습니다. 거리 임계값은 제어 시스템이 다음 프로세스가 시작되기 전에 물체가 예상 작동 영역 내에 있는지 여부를 결정하는 데 도움이 될 수 있습니다.
이 접근 방식은 반복 가능한 처리 시퀀스를 지원하고 적합한 애플리케이션에서 기계적 접촉 스위치에 대한 의존도를 줄일 수 있습니다.
자동화된 보관 시스템, 컨베이어 및 팔레트 처리 장비는 물체 위치를 감지하거나 대상과 고정 기준점 사이의 거리를 추정해야 하는 경우가 많습니다.
O1D100은 선택된 위치 확인 및 존재 여부 모니터링 작업에 대한 거리 정보를 제공할 수 있습니다. 그러나 복잡한 팔레트 적재, 여러 대상 또는 안전이 중요한 충돌 방지와 관련된 애플리케이션에는 적용 범위 및 시스템 수준 안전 요구 사항에 대한 별도의 평가가 필요합니다.
포장 및 소포 처리 시스템에서 거리 측정은 소포가 정의된 위치에 도달했는지 또는 대상이 구성된 측정 창 내에 속하는지 여부를 확인하는 데 도움이 될 수 있습니다.
패키지 크기를 계산해야 하는 경우 엔지니어는 전체 센서 배열과 제어 논리를 평가해야 합니다. 단일 거리 판독은 패키지의 완전한 3차원 측정을 자동으로 제공하지 않습니다.
산업용 기계에는 구성요소 위치, 자재 수준 또는 거리 변화에 대한 지속적이고 주기적인 모니터링이 필요할 수 있습니다. O1D100의 아날로그 출력은 컨트롤러가 단순한 켜기/끄기 상태가 아닌 거리 관련 신호가 필요할 때 유용할 수 있습니다.
레벨 측정이나 불규칙한 표면 모니터링에 사용하기 전에 대상 물질, 감지 형상, 환경 조건 및 필요한 측정 허용 오차를 확인하십시오.
올바른 통합은 전기적 호환성과 측정 사용 방법에 대한 명확한 이해에서 시작됩니다. 유능한 센서라도 출력 설정이나 컨트롤러 구성이 올바르지 않으면 신뢰할 수 없는 시스템 결과를 생성할 수 있습니다.
PLC 통합을 위해서는 선택한 컨트롤러의 전기적 입력 사양 및 스케일링 로직을 확인하세요. 다른 자동화 제품에 대해 나열된 모든 통신 프로토콜이 O1D100에 의해 직접 지원된다고 가정하지 마십시오. 문서화된 통신 인터페이스는 IO-Link입니다. 모든 네트워크 수준 통합에는 호환 가능한 마스터 또는 게이트웨이가 필요할 수 있습니다.
최고의 거리 센서는 응용 분야의 실제 작동 요구 사항을 충족하는 센서이며 반드시 공칭 범위가 가장 큰 모델일 필요는 없습니다. 구조화된 비교는 구매자가 대상 물질이나 제어 시스템에 적합하지 않은 장치를 선택하는 것을 방지하는 데 도움이 됩니다.
| 선택 요소 | 확인해야 할 사항 | 중요한 이유 |
|---|---|---|
| 측정 거리 | 최소, 정상 및 최대 작동 거리 | 대상이 사용 가능한 범위 내에 있는지 확인합니다. |
| 대상 표면 | 색상, 반사율, 질감 및 크기 | 반환된 광 신호의 품질과 신뢰성에 영향을 미칩니다. |
| 요구되는 정확도 | 실제 거리에서 허용되는 측정 오차 | 장거리 센서가 실제 허용 오차를 초과하여 사용되는 것을 방지합니다. |
| 출력 호환성 | PNP 입력, 아날로그 채널 또는 IO-Link 지원 | 센서가 제어 시스템과 통신할 수 있는지 확인합니다. |
| 운영 환경 | 온도, 먼지, 습기, 진동, 주변광 | 센서가 설치 지점에서 안정적으로 작동할 수 있는지 확인하는 데 도움이 됩니다. |
| 대응 요구사항 | 샘플링 속도 및 기계 사이클 시간 | 측정 업데이트가 프로세스 속도에 적합한지 확인합니다. |
| 설치공간 | 하우징 크기, 장착 위치 및 케이블 접근 | 간단한 기계 통합 및 유지 관리를 지원합니다. |
O1D100을 다른 센서와 비교할 때는 비슷한 조건에서 두 제품의 공식 사양을 검토하세요. 측정 원리, 참조 대상, 출력 기능 및 환경 등급의 차이로 인해 헤드라인 사양이 오해를 불러일으킬 수 있습니다.
구매 팀은 주문하기 전에 정확한 모델 지정, 제품 상태, 리드 타임, 보증 조건 및 기술 문서 가용성도 확인해야 합니다.
올바른 설치 방법은 일관된 측정을 유지하고 불필요한 문제 해결을 최소화하는 데 도움이 됩니다. IFM O1D100의 보호 등급은 IP67이지만 설치 조건과 대상 특성은 여전히 실제 성능에 영향을 미칩니다.
먼지나 오일 미스트와 관련된 적용 분야의 경우 실제 오염 수준을 기준으로 유지 관리 일정을 수립하십시오. 인클로저 등급은 광학 측정이 센서 전면 창의 침전물에 영향을 받지 않고 유지된다는 것을 보장하지 않습니다.
측정값이 변동하는 경우 장치를 교체하기 전에 정렬, 타겟 반사율, 주변 조명, 전기 연결 및 구성 설정을 확인하십시오. 필요한 경우 제어된 조건에서 센서 판독값을 알려진 기준 측정값과 비교하십시오.
공개된 측정 범위는 반사율이 90%인 흰색 대상을 사용하여 지정된 기준 조건에서 0.2~10미터입니다. 실제 성능은 대상 특성과 운영 환경에 따라 달라집니다.
예. O1D100은 38.4 kBaud 및 IO-Link 개정 1.1에서 IO-Link COM2를 지원합니다. 통신 기능에 액세스하려면 호환 가능한 IO-Link 마스터가 필요합니다.
예. 출력 중 하나는 4~20mA 전류 신호 또는 0~10V 전압 신호로 구성할 수 있습니다. 아날로그 범위는 애플리케이션의 측정 요구 사항과 컨트롤러 입력에 맞게 구성되어야 합니다.
IP67 등급은 지정된 테스트 조건에서 먼지 유입 및 일시적인 침수로부터 보호합니다. 그러나 광학 창의 오염이 심하면 측정 품질에 영향을 미칠 수 있으므로 각 설치에 대해 환경 적합성과 청소 요구 사항을 평가해야 합니다.
지정된 작동 전압은 18-30V DC입니다. 센서를 연결하기 전에 항상 공식 배선도를 따르고 전원 공급 장치 및 컨트롤러 입력 요구 사항을 확인하십시오.
적절한 정렬을 보장하고, 테스트 중에 대표적인 대상 재료를 사용하고, 광학 창을 깨끗하게 유지하고, 샘플링 속도와 출력 임계값을 적절하게 구성하십시오. 판독값이 불안정한 경우 주변 조명, 표면 반사도, 전기 간섭 및 작동 거리를 확인하십시오.
산업 구매자는 IFM O1D100 제품 페이지를 통해 Floating Light에 문의하여 견적을 요청하고 현재 재고, 배송 준비, 제품 문서 및 해당 보증 조건을 확인할 수 있습니다.
IFM O1D100은 비접촉 거리 측정, 구성 가능한 스위칭 동작, 아날로그 신호 출력 및 IO-Link 통신이 필요한 산업용 애플리케이션을 위한 실용적인 옵션입니다. 지정된 기준 조건에서 최대 10미터의 측정 범위를 제공하므로 생산 라인 위치 지정, 자재 취급, 포장 및 선택된 장비 모니터링 작업을 평가할 가치가 있습니다.
성공적인 구현의 핵심은 센서의 실제 측정 성능과 인터페이스 기능을 대상 물질, 작동 거리, 기계 주기 및 환경 조건에 맞추는 것입니다. 신중한 구성과 시운전은 올바른 모델을 선택하는 것만큼 중요합니다.
