알렌 브래들리 PLC시스템은 안정적인 기계 제어, 유연한 프로그래밍, 강력한 통신 기능 및 확장 가능한 아키텍처를 제공하기 때문에 산업 자동화에 널리 사용됩니다. 이 가이드에서는 Allen-Bradley PLC의 작동 방식, 사용 위치, 올바른 플랫폼 선택 방법, 일반적인 통합 문제의 형태, 현대 제조 환경을 위한 보다 신뢰할 수 있는 제어 시스템을 구축하는 방법에 대해 설명합니다.
알렌 브래들리 PLC는 산업 장비 및 자동화 프로세스에서 입력을 모니터링하고, 제어 프로그램을 실행하고, 출력을 작동하는 데 사용되는 프로그래밍 가능 로직 컨트롤러입니다. Allen-Bradley는 로크웰 오토메이션과 관련된 잘 알려진 자동화 브랜드이며 PLC 포트폴리오는 소형 독립형 기계부터 대규모 제조 시스템까지 다양한 애플리케이션을 포괄합니다.
PLC는 복잡한 유선 릴레이 제어의 필요성을 대체하거나 줄입니다. 엔지니어는 기계 시퀀스를 수정해야 할 때 대량의 배선을 변경하는 대신 소프트웨어에서 제어 로직을 변경할 수 있습니다. 이를 통해 PLC 기반 자동화는 생산 요구사항 변화에 따라 더 쉽게 적응할 수 있습니다.
일반적인 PLC는 센서, 푸시 버튼, 인코더, 압력 스위치, 온도 계측기 및 안전 관련 장비와 같은 장치로부터 신호를 수신합니다. 컨트롤러는 프로그래밍된 논리에 따라 이러한 신호를 처리한 다음 모터, 밸브, 접촉기, 액추에이터 및 표시 장치와 같은 출력에 명령을 보냅니다.
산업 환경에서는 까다로운 조건에서도 일관되게 작동할 수 있는 장비가 필요합니다. 생산 중단으로 인해 출력 손실, 납품 일정 누락, 자재 낭비 및 비용이 많이 드는 문제 해결이 발생할 수 있습니다. 이러한 이유로 컨트롤러 선택은 초기 구매 가격보다 더 많은 것을 고려해야 합니다.
알렌 브래들리 PLC 플랫폼은 기존 자동화 인프라, 프로그래밍 도구, 산업 네트워킹, 확장성 및 장기 지원과의 호환성이 중요한 프로젝트에 선택되는 경우가 많습니다.
시스템 설계는 다양하지만 기본 PLC 작동 주기는 간단합니다. 컨트롤러는 입력 정보를 읽고 프로그래밍된 논리를 실행하며 출력을 업데이트합니다. 이 과정은 컨트롤러가 작동하는 동안 지속적으로 반복됩니다.
입력
현장 센서와 스위치는 기계 상태 정보를 제공합니다.
논리
프로세서는 프로그래밍된 명령을 평가합니다.
출력
컨트롤러는 액추에이터, 모터, 밸브 또는 기타 장치에 명령을 내립니다.
의사소통
데이터는 HMI, 드라이브, 네트워크 및 감독 시스템과 교환될 수 있습니다.
이 아키텍처를 통해 엔지니어는 실시간 조건에 응답하는 자동화된 시퀀스를 생성할 수 있습니다. 예를 들어, 컨베이어 시스템은 제품을 감지하고, 위치를 확인하고, 모터를 활성화하고, 상태를 HMI에 전달하고, 비정상적인 조건이 감지되면 라인을 중지할 수 있습니다.
일반적인 구매 실수 중 하나는 익숙한 브랜드 이름이 있다는 이유만으로 컨트롤러를 선택하는 것입니다. Allen-Bradley는 다양한 컨트롤러 제품군을 제공하며 올바른 선택은 I/O 요구 사항, 처리 요구 사항, 모션 요구 사항, 네트워킹, 물리적 설치 및 향후 확장에 따라 달라집니다.
| PLC 제품군/플랫폼 | 일반적인 역할 | 주요 고려사항 |
|---|---|---|
| 마이크로800 | 소형 기계 및 소형 자동화 시스템 | 컴팩트한 크기, 비용, I/O 및 통신 요구 사항 |

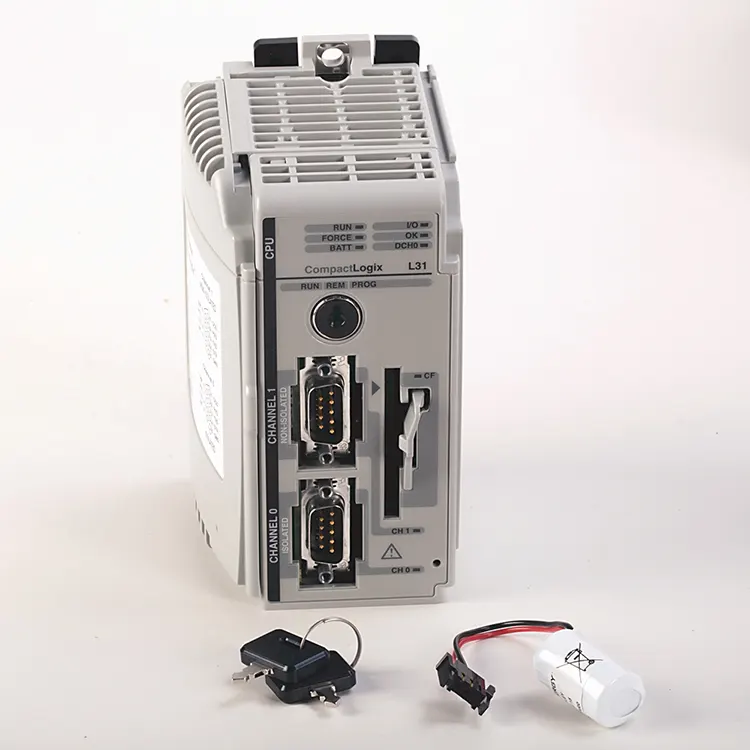

| CompactLogix | 기계 수준 및 중간 범위 자동화 | 성능, 모듈식 확장 및 네트워크 아키텍처 |
| ControlLogix | 크고 복잡한 제어 시스템 | 높은 시스템 용량, 이중화 및 고급 통합 |
| 레거시 플랫폼 | 기존에 설치된 기계 | 예비 부품, 소프트웨어 호환성 및 마이그레이션 계획 |
정확한 컨트롤러는 항상 일반적인 제품 순위보다는 현재 기술 요구 사항과 특정 프로젝트 환경에서 선택해야 합니다.
올바른 PLC를 선택하는 것은 카탈로그가 아닌 기계에서 시작됩니다. 잘 정의된 요구 사항 목록은 과도한 지출, 과소 규모 및 나중에 어려운 업그레이드를 방지할 수 있습니다.
알렌 브래들리 PLC 시스템은 다양한 제조 및 프로세스 환경에서 사용할 수 있습니다. 이들의 역할은 장비 아키텍처 및 제어 요구 사항에 따라 다릅니다.
컨트롤러 설치는 자동화 프로젝트의 일부일 뿐입니다. 많은 시운전 문제는 PLC와 다른 장비 사이의 경계에서 발생합니다.
일반적인 문제로는 잘못된 I/O 주소 지정, 일치하지 않는 통신 설정, 호환되지 않는 장치 구성, 잘못된 데이터 유형, 불충분한 네트워크 계획, 잘못 문서화된 배선 등이 있습니다. 기계에는 완벽하게 작동하는 PLC가 있지만 주변 시스템이 일관되게 엔지니어링되지 않았기 때문에 여전히 신뢰할 수 없는 작동이 발생할 수 있습니다.
실제 통합 프로세스에는 I/O 목록, 전기 도면, 네트워크 아키텍처, 장치 주소 지정 계획, 소프트웨어 백업, 테스트 절차 및 명확한 시운전 문서가 포함되어야 합니다.
잘 설계된 PLC 시스템이라도 적절한 유지 관리가 필요합니다. 생산 라인이 중단될 때 가장 빠른 해결책은 항상 PLC를 교체하는 것이 아닙니다. 엔지니어는 먼저 문제가 전원, 현장 배선, I/O 장치, 통신, 프로그래밍 또는 컨트롤러 자체에서 발생하는지 식별해야 합니다.
유용한 문제 해결 순서는 다음과 같습니다.
예방 유지 관리에는 캐비닛 검사, 환경 점검, 백업 확인, 문서 업데이트 및 예비 부품 계획도 포함되어야 합니다. 중요한 생산 장비의 경우 명확한 복구 절차를 갖추면 가동 중지 시간을 크게 줄일 수 있습니다.
| 프로젝트 요구 사항 | 추천방향 | 주요 질문 |
|---|---|---|
| 소형 독립형 기계 | 컴팩트 컨트롤러 플랫폼 | 몇 개의 I/O 포인트와 통신 장치가 필요합니까? |
| 재배 기계 시스템 | 모듈식 미드레인지 아키텍처 | 나중에 어떤 확장이 필요합니까? |
| 대규모 생산 시스템 | 대용량 컨트롤러 아키텍처 | 성능, 중복성 및 통합 요구 사항은 무엇입니까? |
| 기존 레거시 머신 | 마이그레이션 또는 교체 전략 | 무엇을 유지할 수 있고 무엇을 교체해야 합니까? |
현대 산업 자동화는 기계 수준 제어를 생산 데이터, 시각화, 원격 진단 및 더 높은 수준의 제조 시스템과 점점 더 연결하고 있습니다. 이것이 PLC의 역할을 제거하는 것은 아닙니다. 대신 PLC는 점점 더 연결된 자동화 아키텍처 내에서 하나의 중요한 구성 요소가 되고 있습니다.
따라서 미래를 대비한 프로젝트에서는 현재의 기계 순서뿐만 아니라 운영 데이터 수집 방법, 장비 통신 방법, 소프트웨어 유지 관리 방법, 추가 자동화 자산 통합 방법도 고려해야 합니다.
산업 제어 시스템이 더욱 연결됨에 따라 사이버 보안, 네트워크 분할, 액세스 관리, 안정적인 백업 및 제어된 소프트웨어 변경도 점점 더 중요해지고 있습니다.
알렌 브래들리 PLC는 어떤 용도로 사용됩니까?
이는 현장 입력을 수신하고, 프로그래밍된 논리를 실행하고, 모터, 밸브, 액추에이터 및 기타 장비와 같은 출력을 제어하여 자동화된 기계 및 산업 프로세스를 제어하는 데 사용됩니다.
Allen-Bradley는 소형 기계에 적합합니까?
예. Allen-Bradley 포트폴리오에는 소규모 자동화 애플리케이션을 위해 설계된 소형 컨트롤러 플랫폼뿐만 아니라 보다 복잡한 시스템을 위한 대형 플랫폼도 포함됩니다.
알렌 브래들리 PLC를 어떻게 선택해야 합니까?
I/O 수, 처리 요구 사항, 통신 요구 사항, 기계 크기, 환경 조건, 소프트웨어 요구 사항, 확장 계획 및 기존 장비와의 호환성부터 시작하십시오.
알렌 브래들리 PLC가 HMI와 통신할 수 있습니까?
예. PLC 기반 자동화 시스템은 적절한 산업용 통신 아키텍처 및 호환 가능한 구성을 통해 운영자 인터페이스와 통신할 수 있습니다.
오래된 PLC를 교체할 때 가장 큰 실수는 무엇입니까?
기존 I/O, 프로그램 동작, 네트워크 연결, 기계 순서 및 주변 장비를 완전히 문서화하지 않고 컨트롤러를 교체하면 예기치 않은 시운전 문제가 발생할 수 있습니다.
PLC 가동 중단 시간을 어떻게 줄일 수 있습니까?
신뢰할 수 있는 문서화, 검증된 소프트웨어 백업, 예방적 유지 관리, 예비 부품 계획, 적절한 진단 및 숙련된 유지 관리 인력은 모두 오류 발생 시 복구 시간을 향상시킬 수 있습니다.
가장 강력한 PLC가 항상 최고의 솔루션을 제공합니까?
아니요. 가장 좋은 컨트롤러는 실제 애플리케이션에 맞는 컨트롤러입니다. 크기가 너무 크면 불필요한 비용이 증가할 수 있고, 크기가 작으면 성능과 향후 확장이 제한될 수 있습니다.
알렌 브래들리 PLC 기술은 컨트롤러, I/O, 통신 아키텍처, 소프트웨어 및 주변 장비가 애플리케이션에 올바르게 일치할 때 기계 제어 및 산업 자동화를 위한 강력한 기반을 제공할 수 있습니다.
가장 효과적인 접근 방식은 모델명만 보고 PLC를 선택하는 것보다 고객의 생산 요구 사항부터 시작하는 것입니다. I/O 포인트 수, 필요한 처리 성능, 네트워크 아키텍처, 환경 조건, 유지 관리 예상 및 향후 확장 계획을 이해하면 실용적이고 신뢰할 수 있는 제어 시스템을 만드는 데 도움이 됩니다.
