플로팅 라이트신뢰할 수 있는 감지 및 제어 솔루션을 원하는 제조업체를 위한 산업 자동화 구성 요소를 제공합니다. 그만큼IFM LK3122전자 레벨 센서는 용량성 액체 레벨 감지, 구성 가능한 스위칭 기능, 아날로그 출력 및 IO-Link 통신을 제공하므로 산업용 장비에서 호환되는 액체를 모니터링하기 위한 실용적인 옵션입니다.
IFM LK3122는 물, 수성 냉각수, 오일 및 유사한 액체와 관련된 응용 분야용으로 설계된 전자 레벨 센서입니다. 264mm 프로브에는 195mm 활성 감지 범위가 통합되어 있으며 구성 가능한 스위칭 출력 및 아날로그 출력은 다양한 모니터링 및 제어 요구 사항을 지원합니다. 18-30 V DC 작동 전압 및 IO-Link 통신을 통해 센서를 적합한 자동화 아키텍처에 통합할 수 있습니다. 이 가이드에서는 엔지니어와 구매 팀이 자신의 장비와 일치하는지 판단하는 데 도움이 되는 작동 원리, 중요한 기술 사양, 적용 고려 사항, 설치 요구 사항 및 선택 기준을 설명합니다.
목차
- IFM LK3122란 무엇입니까?
- 센서는 어떻게 작동합니까?
- 주요 기술 사양
- 주요 특징 및 장점
- 일반적인 산업 응용 분야
- 설치 및 구성 고려 사항
- 올바른 레벨 센서를 선택하는 방법
- 유지 관리 및 문제 해결
- 자주 묻는 질문
- 결론
IFM LK3122란 무엇입니까?

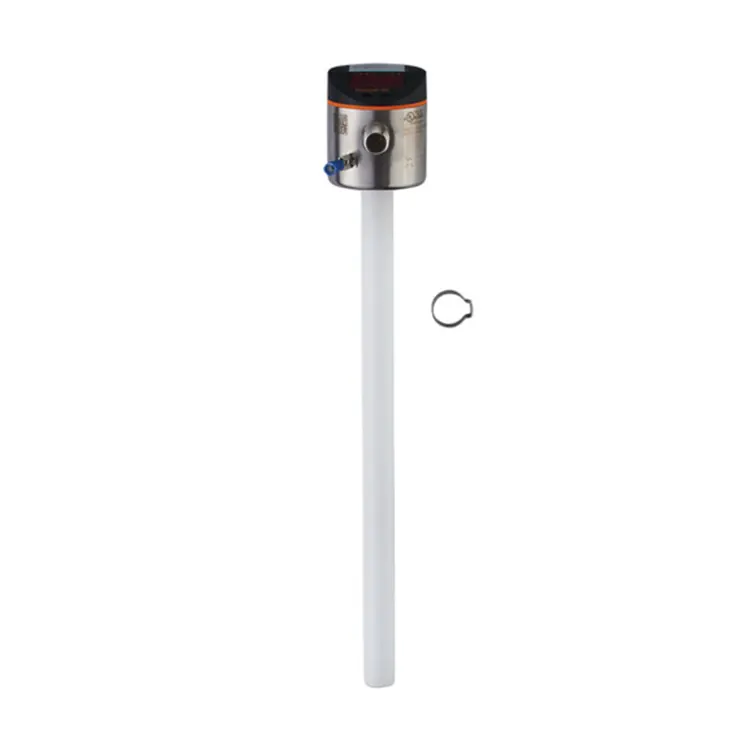

IFM LK3122는 ifm electronic에서 제조한 전자 레벨 센서입니다. 주로 기계적 위치를 감지하는 기존 플로트 스위치와 달리 이 모델은 용량성 측정 원리를 사용하여 감지 프로브를 따라 호환되는 액체 레벨의 변화를 감지합니다.
이 센서는 물, 수성 냉각 윤활제, 오일, 오일 기반 매체 및 유사한 특성을 가진 액체와 관련된 응용 분야용으로 설계되었습니다. 전자 출력을 통해 측정된 레벨을 산업 모니터링 및 제어 프로세스에 통합할 수 있습니다.
유지보수 엔지니어, 장비 통합업체, 자동화 시스템 설계자의 경우 주요 고려 사항은 단순한 모델 번호가 아닙니다. 센서의 활성 범위, 유체 호환성, 온도 제한, 출력 구성 및 설치 조건이 실제 애플리케이션과 일치하는지 여부입니다.
구매자는 주문하기 전에 Floating Light에서 IFM LK3122 제품 정보를 검토하고 나열된 세부 정보를 제조업체의 문서와 비교할 수 있습니다.
센서는 어떻게 작동합니까?
용량성 레벨 측정은 감지 요소 주변의 매체 존재와 관련된 전기 용량의 변화에 의존합니다. 프로브를 따라 액체 레벨이 변경되면 센서는 해당 전기 반응을 평가하고 레벨 관련 측정을 결정합니다.
LK3122는 유용한 정보를 컨트롤러 또는 모니터링 시스템에 전송하기 위한 구성 가능한 출력을 제공합니다. 설치 및 매개변수 설정에 따라 이러한 신호는 레벨 모니터링, 임계값 감지 및 자동화된 장비 응답을 지원할 수 있습니다.
출력 옵션 이해
- 디지털 스위칭 출력:측정된 레벨이 구성된 설정점에 도달하면 신호를 보내는 등 임계값 기반 작업을 지원합니다.
- 아날로그 출력:호환되는 제어 장비에 대해 구성 가능한 전류 또는 전압 신호를 제공합니다.
- IO-링크:호환 가능한 IO-Link 마스터를 통해 지원되는 디지털 통신, 장치 식별, 매개변수화 및 진단 기능을 활성화합니다.
이러한 기능을 통해 시스템 설계자는 모든 설치가 사용 가능한 모든 출력을 동시에 사용할 것이라고 가정하지 않고도 적절한 통합 방법을 선택할 수 있습니다.
주요 기술 사양
구매하기 전에 기술 데이터를 검토하면 센서와 대상 기계 간의 불일치를 방지하는 데 도움이 됩니다. 다음 표에는 IFM LK3122에 대해 공개된 중요한 사양이 요약되어 있습니다.
| 매개변수 | 사양 | 실질적인 의미 |
|---|---|---|
| 제품 유형 | 전자 레벨 센서 | 액체 레벨 감지용으로 설계됨 |
| 측정 원리 | 용량 성 | 정전식 감지를 통해 레벨 변화 감지 |
| 프로브 길이 | 264mm | 탱크 깊이 및 장착 설계에 중요 |
| 활성 감지 범위 | 195mm | 활성 측정 섹션을 정의합니다. |
| 비활성 영역 | 상단 53mm; 하단 16mm | 프로브 위치를 지정할 때 고려해야 합니다. |
| 작동 전압 | 18~30V DC | 호환 가능한 DC 전원 공급 장치가 필요합니다. |
| 스위칭 출력 | PNP/NPN; 상시 열림 또는 상시 닫힘 구성 가능 | 호환 가능한 디지털 제어 입력 지원 |
| 아날로그 전류 출력 | 4–20 mA, 구성 가능한 방향 | 호환 가능한 아날로그 입력 모듈에 적합 |
| 아날로그 전압 출력 | 0~10V, 구성 가능한 방향 | 호환 가능한 전압 입력이 필요합니다. |
| IO-링크 | 버전 1.1 | 호환 가능한 디지털 통합 지원 |
| 측정 오류 | 최종값의 ±5% | 제어 공차를 정의할 때 고려해야 합니다. |
| 주변 온도 | 0~60°C | 센서 설치 환경과 관련 |
중요한:센서에 허용되는 매체 온도는 액체 및 설치 액세서리에 따라 다릅니다. 수성 및 수성 냉각수의 경우 게시된 범위는 0~35°C이며, 지정된 E43100 기후 튜브를 사용하면 35~65°C가 가능합니다. 오일의 경우 공개된 범위는 0~70°C입니다. 전체 작동 조건 및 제한 사항은 공식 IFM 제품 페이지 및 기술 문서를 참조하세요.
주요 특징 및 장점
몇 가지 특성으로 인해 LK3122는 산업용 액체 모니터링 프로젝트에 대해 평가할 가치가 있습니다.
1. 다중 출력 가능성
스위칭 출력, 아날로그 출력 및 IO-Link 통신의 조합은 엔지니어에게 여러 통합 옵션을 제공합니다. 적절한 구성은 컨트롤러, 모니터링 요구 사항 및 선택한 매개변수에 따라 다릅니다.
2. 구성 가능한 스위칭 기능
지정된 조정 범위 내에서 세트 포인트와 리셋 포인트를 구성할 수 있습니다. 이는 컨트롤러가 단순히 측정값을 표시하는 것이 아니라 정의된 액체 레벨에 반응해야 하는 애플리케이션을 지원합니다.
3. 정의된 활성 측정 영역
195mm 활성 범위는 엔지니어가 소형 탱크 및 장비 저장소에 프로브 배치를 계획하는 데 도움이 됩니다. 비활성 섹션은 활성 영역과 동일한 측정 기능을 제공하지 않으므로 올바른 위치 지정이 필수적입니다.
4. 산업 통합
18~30V DC 공급 장치와 구성 가능한 출력 옵션을 갖춘 LK3122는 호환되는 자동화 시스템의 평가에 적합합니다. 시운전 전에 컨트롤러 문서를 참조하여 전기적 특성, 부하 제한 및 연결 요구 사항을 확인해야 합니다.
일반적인 산업 응용 분야
매체 및 작동 조건이 게시된 한계 내에 있는 경우 센서는 산업용 장비의 호환 가능한 액체 모니터링 작업에 고려될 수 있습니다.
- 공작기계 냉각수 저장소:수성 냉각 윤활유를 모니터링하고 레벨 관련 신호를 기계 제어 장치에 제공합니다.
- 유압 장비:프로브 형상과 오일 온도가 사양을 충족하는 저장소에서 호환 가능한 유압 오일을 모니터링합니다.
- 산업용 물 시스템:적합한 물탱크 및 장비 인클로저의 액체 수위 변화를 감지합니다.
- 윤활 시스템:기계의 호환 가능한 윤활유 수준 모니터링을 지원합니다.
- 자동화된 장비:적절한 PLC 기반 모니터링 장치에 통합하기 위한 스위칭 또는 아날로그 신호를 제공합니다.
이는 적합성을 보장하기보다는 잠재적인 적용 범주입니다. LK3122는 모든 액체 또는 산업 공정에 사용하도록 고안된 것은 아닙니다. 제조업체는 전도성이 높거나 접착성이 강한 매체, 입상 재료, 산, 알칼리, 식품 가공 및 전기 도금 응용 분야에 대한 제한 사항을 나열합니다. 선정 전 정확한 배지 및 공정 조건을 확인하세요.
설치 및 구성 고려 사항
올바른 설치는 측정 신뢰성과 제어 전략의 효율성에 직접적인 영향을 미칩니다.
- 탱크 형상을 확인하십시오.프로브 길이와 장착 배열이 사용 가능한 설치 깊이에 맞는지 확인하십시오.
- 활성 영역을 올바르게 배치하십시오.필요한 측정 지점을 결정할 때 상부 비활성 영역 53mm와 하부 비활성 영역 16mm를 고려하십시오.
- 매체 호환성을 확인하세요.제조업체의 한계를 기준으로 액체의 특성, 유전 특성 및 온도를 확인하십시오.
- 전기 연결을 확인하십시오.공급 전압, 스위칭 논리, 아날로그 신호 유형 및 부하 요구 사항을 컨트롤러에 맞추십시오.
- 측정 매개변수를 구성합니다.작동 지침에 따라 필요한 스위칭 및 재설정 지점, 출력 동작 및 기타 매개변수를 설정하십시오.
- 실제 작동 조건에서 테스트하십시오.기계를 일상적인 작동으로 전환하기 전에 대표적인 액체 레벨에서 출력 응답을 확인하십시오.
디지털 통신의 경우 필요한 경우 IO-Link 마스터, 장치 구성 및 호환 장치 설명 파일도 확인하십시오.
올바른 레벨 센서를 선택하는 방법
IFM LK3122를 다른 전자 레벨 센서와 비교할 때는 가격이나 공칭 프로브 길이만으로 모델을 선택하기보다는 전체 애플리케이션을 고려하십시오.
| 선택 요소 | 물어볼 질문 |
|---|---|
| 액체 호환성 | 이 용량성 센서에 사용하도록 승인된 매체입니까? |
| 측정 범위 | 195mm 활성 범위가 필요한 레벨 변화를 포괄합니까? |
| 온도 | 주변 온도와 액체 온도가 모두 허용 한계 내에 있습니까? |
| 제어 인터페이스 | PLC가 선택된 스위칭, 전류, 전압 또는 IO-Link 신호를 수용합니까? |
| 설치 | 필요한 비활성 영역을 고려하여 프로브를 마운트할 수 있습니까? |
| 획득 | 공급업체가 정확한 모델, 조건, 가용성 및 문서를 확인할 수 있습니까? |
엔지니어는 또한 지속적인 레벨 측정, 임계값 감지 또는 다른 감지 원리가 가장 적합한지 평가해야 합니다. 한 저장소에서 잘 작동하는 센서는 다른 매체나 프로세스 구성에는 적합하지 않을 수 있습니다.
유지 관리 및 문제 해결
정기적인 점검은 설치 또는 구성 문제로 인해 생산이 중단되기 전에 이를 식별하는 데 도움이 될 수 있습니다.
- 프로브와 장착 배열에 오염이나 물리적 손상이 있는지 검사하십시오.
- 센서가 예상대로 반응하지 않으면 공급 전압과 전기 연결을 확인하십시오.
- 경보 동작이 의도한 제어 순서와 다를 경우 스위칭 및 재설정 지점을 확인하십시오.
- 아날로그 판독값을 예상 값과 비교하고 PLC 입력이 올바른 신호 유형에 대해 구성되었는지 확인하십시오.
- 디지털 인터페이스를 사용할 때 IO-Link 통신 및 장치 매개변수를 검토하십시오.
- 장비를 청소하거나, 설정을 변경하거나, 서비스를 받기 전에 반환하기 전에 작동 지침을 참조하십시오.
유지보수 간격은 실제 작동 환경, 모니터링되는 액체의 특성 및 장비 제조업체의 권장 사항을 기반으로 해야 합니다.
자주 묻는 질문
1. IFM LK3122는 어떤 유형의 센서입니까?
IFM LK3122는 호환되는 액체의 레벨을 감지하도록 설계된 전자 용량성 레벨 센서입니다. 구성 가능한 스위칭 출력, 아날로그 출력 및 IO-Link 통신을 제공합니다.
2. IFM LK3122의 활성 감지 범위는 얼마나 됩니까?
프로브 길이는 264mm이고 활성 감지 범위는 195mm입니다. 지정된 비활성 영역은 상단이 53mm이고 하단이 16mm입니다. 이러한 치수는 설치 계획에 포함되어야 합니다.
3. IFM LK3122는 어떤 액체를 모니터링할 수 있습니까?
의도된 매체에는 물, 수성 냉각제, 오일, 오일 기반 매체 및 지정된 조건을 충족하는 유사한 액체가 포함됩니다. 강한 전도성 또는 접착성 매체와 특정 화학 또는 산업 응용 분야는 제외됩니다. 항상 제조업체의 호환성 정보를 확인하세요.
4. IFM LK3122를 PLC에 연결할 수 있습니까?
예, 스위칭 출력, 아날로그 전류 또는 전압 출력 또는 IO-Link 인터페이스를 사용하여 호환되는 PLC와 통합할 수 있습니다. 선택한 방법은 PLC의 전기 입력 및 통신 기능과 일치해야 합니다.
5. IFM LK3122에는 어떤 전원 공급 장치가 필요합니까?
지정된 작동 전압은 18-30V DC입니다. 설치하기 전에 기술 문서를 참조하여 전원 공급 장치, 배선, 출력 부하 및 연결 요구 사항을 확인하십시오.
6. 구매자는 주문하기 전에 올바른 모델을 어떻게 확인할 수 있습니까?
전체 모델 명칭, 제조업체 문서, 제품 상태 및 사용 가능한 추적 정보를 확인하세요. 구매자는 요청한 모델 및 구매 세부 정보를 확인하는 데 도움을 주기 위해 Floating Light에 애플리케이션 요구 사항을 제공할 수도 있습니다.
결론
IFM LK3122는 적합한 산업용 모니터링 애플리케이션을 위한 용량성 액체 레벨 감지, 구성 가능한 출력 기능 및 IO-Link 연결을 제공합니다. 195mm 활성 감지 범위와 정의된 작동 한계로 인해 신중한 애플리케이션 평가가 필수적입니다. 구매하기 전에 매체 호환성, 설치 형상, 온도 및 컨트롤러 요구 사항을 확인함으로써 엔지니어는 더 많은 정보를 바탕으로 센서를 선택할 수 있습니다.
