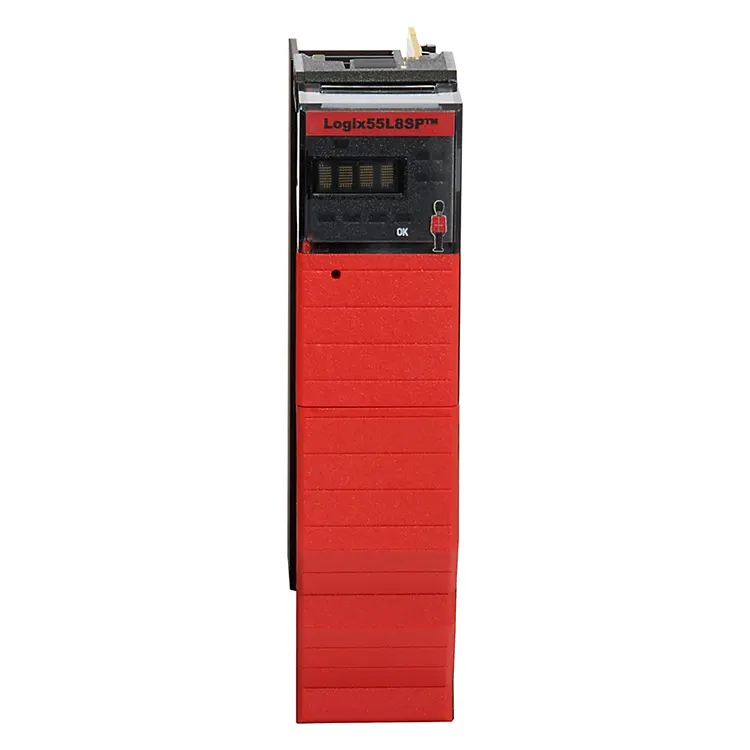

그만큼알렌 브래들리 1756-L8SPGuardLogix 5580 안전 제어 아키텍처용으로 설계된 안전 파트너 컨트롤러입니다. 호환되는 GuardLogix 5580 기본 컨트롤러와 함께 ControlLogix 섀시에 설치되어 높은 무결성 산업 안전 애플리케이션에 필요한 처리 아키텍처를 제공하는 데 도움이 됩니다. 이 가이드에서는 엔지니어, 유지 관리 팀, 시스템 통합업체 및 산업 자동화 구매자를 위한 기능, 아키텍처, 사양, 설치 고려 사항, 구성 작업 흐름, 문제 해결 지점 및 구매 고려 사항에 대해 설명합니다.
산업 자동화 시스템은 효율적인 기계 작동을 유지하고 안전 기능을 안정적으로 실행하는 두 가지 작업을 동시에 수행해야 하는 필요성이 점점 더 커지고 있습니다. GuardLogix 5580 아키텍처에서는알렌 브래들리 1756-L8SP호환되는 기본 GuardLogix 컨트롤러와 연결된 안전 파트너 컨트롤러 역할을 합니다.
Rockwell Automation 문서에서는 1756-L8SP가 GuardLogix 5580 안전 컨트롤러 제품군의 일부로 식별됩니다. 이 장치는 단순히 기존의 독립형 PLC 프로세서가 아닙니다. 대신 시스템의 안전 아키텍처에 참여하고 호환 가능한 기본 컨트롤러와 함께 작동합니다. :contentReference[oaicite:0]{index=0}
교체 장비를 선택할 때 이러한 구별이 중요합니다. 일반적인 구매 실수는 1756-L8SP를 독립적인 범용 ControlLogix 프로세서로 취급하는 것입니다. 의도된 기능은 GuardLogix 안전 아키텍처에 특별히 연결되므로 기본 컨트롤러, 섀시, 펌웨어, 프로젝트 구성 및 해당 안전 요구 사항과의 호환성을 함께 고려해야 합니다.
1756-L8SP의 기본 목적은 GuardLogix 5580 안전 컨트롤러에서 사용되는 이중화 처리 아키텍처에 참여하는 것입니다. Rockwell Automation은 GuardLogix 5580 안전 컨트롤러 중 1756-L8SP를 나열하고 Studio 5000 컨트롤러 정보에서 제품 코드 176으로 장치를 식별합니다. :contentReference[oaicite:1]{index=1}
산업 시스템 설계자에게 있어 실질적인 이점은 아키텍처입니다. 모든 안전 기능에 대해 완전히 별도의 제어 플랫폼이 필요하지 않고 안전 관련 제어를 ControlLogix 기반 자동화 환경에 통합할 수 있습니다.
전체 시스템 설계에 따라 이 아키텍처는 기계 보호, 비상 정지 기능, 안전 연동, 안전 모션, 프로세스 보호 및 기타 안전 관련 제어 작업과 관련된 애플리케이션을 지원할 수 있습니다. 실제 안전 기능은 컨트롤러 조합, 펌웨어, 안전 I/O, 애플리케이션 설계 및 적용 가능한 표준을 포함하여 전체 인증 구성에 따라 달라집니다.
가장 중요한 고려 사항 중 하나는 1756-L8SP가 기본 GuardLogix 컨트롤러를 대체하지 않는다는 점을 이해하는 것입니다. 이는 호환되는 GuardLogix 5580 안전 컨트롤러와 함께 작동하도록 설계되었습니다.
호환 가능한 기본 컨트롤러 제품군에는 1756-L81ES, 1756-L82ES, 1756-L83ES, 1756-L84ES 및 1756-L85ES와 같은 모델이 포함됩니다. Rockwell Automation의 최신 문서에서는 이러한 모델을 GuardLogix 5580 컨트롤러로 식별하고 1756-L8SP를 동일한 아키텍처 내의 안전 컨트롤러로 별도로 식별합니다. :contentReference[oaicite:2]{index=2}
GuardLogix 애플리케이션을 실행하고 시스템 작동을 조정합니다.
컨트롤러 아키텍처 내에서 안전 파트너 역할을 제공합니다.
현장 안전 장치와 기계 안전 기능을 연결합니다.
안전이 중요한 프로젝트의 경우 엔지니어는 항상 해당 로크웰 오토메이션 기술 문서 및 안전 인증을 기준으로 정확한 컨트롤러 조합과 펌웨어 버전을 확인해야 합니다. Rockwell이 공개한 기술 데이터에는 특정 기능 안전 기능이 지정된 펌웨어 개정판 및 시스템 구성에 따라 달라진다고 명시되어 있습니다. :contentReference[oaicite:3]{index=3}
교체를 계획하거나, 캐비닛 상태를 평가하거나, 기존 설치에 모듈을 수용할 수 있는지 여부를 확인할 때 기술 사양이 중요합니다. 사용 가능한 기술 참조 자료에서는 1756-L8SP가 개방형 섀시 장착형 안전 파트너 컨트롤러임을 식별합니다.
| 매개변수 | 1756-L8SP 정보 |
|---|---|
| 제품군 | ControlLogix / GuardLogix 5580 |
| 제품 유형 | 안전 파트너 컨트롤러 |
| 설치 | ControlLogix 섀시 |
| 울로 둘러싼 땅 | 개방형 |
| 현재 추첨 | 1.2VDC에서 5mA; 5.1VDC에서 약 1.2A |
| 작동 온도 | 지정된 구성에 따라 최대 -25 ~ 70°C |
| 보관온도 | 약 -40 ~ 85 °C |
| 상대습도 | 최대 95%, 비응축 |
| 네트워크 포트 | 내장된 네트워크 포트 없음 |
게시된 대리점 사양에는 위의 표준 전력 및 환경 수치가 보고되어 있으며, 로크웰 오토메이션 문서는 안전 애플리케이션의 정확한 설치 및 인증 요구 사항에 대한 참조 자료로 남아 있어야 합니다. :contentReference[oaicite:4]{index=4}
1756-L8SP는 GuardLogix 5580 안전 아키텍처를 사용하여 안전 제어를 대규모 산업 자동화 시스템과 통합하는 모든 곳과 관련이 있습니다. 일반적인 환경에는 제조, 기계 제작, 자재 취급, 자동차 생산, 포장 및 프로세스 관련 설치가 포함될 수 있습니다.
모듈 자체는 안전 기능을 결정하지 않습니다. 대신 안전 입력 장치, 안전 출력 장치, 드라이브, 모터, 보호 장비, 비상 정지 장치 및 애플리케이션별 안전 로직을 포함할 수 있는 완전한 안전 시스템의 일부를 구성합니다.
올바른 설치는 단순히 모듈을 사용 가능한 슬롯에 삽입하는 것이 아니라 시스템 호환성에서 시작됩니다. 교체 또는 시운전 전에 엔지니어는 섀시, 기본 GuardLogix 컨트롤러, 펌웨어 개정판, 프로젝트 구성 및 안전 관련 문서를 확인해야 합니다.
카탈로그 번호가 비슷하다는 이유만으로 교체 모듈을 선택해서는 안 됩니다. GuardLogix, ControlLogix 및 이전 컨트롤러 세대는 시각적으로 유사한 하드웨어를 가질 수 있지만 기능적 역할은 다를 수 있습니다.
GuardLogix 시스템이 안전 파트너와 관련된 문제를 보고하면 유지 관리 담당자는 먼저 문제가 하드웨어, 구성, 펌웨어, 섀시 통신 또는 더 넓은 안전 시스템과 관련된 것인지 확인해야 합니다.
| 관찰된 조건 | 확인사항 |
|---|---|
| 컨트롤러 또는 파트너 결함 | 컨트롤러 상태, 모듈 진단, 펌웨어 호환성 및 프로젝트 구성 |
| 예상치 못한 안전 상태 | 안전 I/O, 애플리케이션 로직, 현장 장치 및 안전 작업 진단 |
| 모듈이 인식되지 않습니다 | 섀시 장착, 하드웨어 ID, 개정 호환성 및 구성 |
| 교체 후 시스템 오류 | 올바른 카탈로그 번호, 펌웨어, 프로젝트 개정, 컨트롤러 페어링 및 안전 검증 |
유지 관리 팀은 모듈을 교체하기 전에 원래 하드웨어 ID와 컨트롤러 개정판을 문서화해야 합니다. 이 간단한 단계는 특히 원래 프로젝트 문서가 불완전할 수 있는 오래된 생산 시스템에서 시운전 지연을 크게 줄일 수 있습니다.
산업용 컨트롤러를 소싱하는 것은 기존 소비자 전자 제품을 구매하는 것과 다릅니다. 구매자는 정확한 부품 번호, 하드웨어 상태, 개정 정보, 가용성, 문서, 보증 조건 및 애플리케이션 호환성을 고려해야 합니다.
알렌 브래들리 1756-L8SP의 경우 구매자는 주문하기 전에 최소한 다음 정보를 확인해야 합니다.
플로팅라이트자동화무역유한회사 자동화 구성 요소를 식별하고 교체 장비를 소싱하는 데 도움이 필요한 산업 자동화 구매자를 지원할 수 있습니다. 견적을 요청할 때 전체 카탈로그 번호와 사용 가능한 명판 정보를 제공하면 불필요한 의사소통을 줄이고 부품 식별 정확도를 높이는 데 도움이 될 수 있습니다.
아니요. 1756-L8SP는 GuardLogix 5580 안전 아키텍처 내에서 사용되는 안전 파트너 컨트롤러입니다. 독립형 범용 ControlLogix 프로세서로 취급되어서는 안 됩니다. Rockwell Automation은 이를 GuardLogix 5580 안전 컨트롤러 제품군에 포함시켰습니다. :contentReference[oaicite:6]{index=6}
1756-L8SP는 1756-L81ES~1756-L85ES 제품군을 포함하여 호환되는 GuardLogix 5580 기본 안전 컨트롤러와 함께 작동하도록 설계되었습니다. 최신 로크웰 오토메이션 문서 및 설치된 펌웨어 개정판과 비교하여 정확한 호환성을 확인해야 합니다. :contentReference[oaicite:7]{index=7}
사용 가능한 제품 사양에서는 1756-L8SP에 내장 네트워크 포트가 없는 것으로 식별됩니다. 그 역할은 독립형 네트워크 컨트롤러가 아닌 ControlLogix 섀시 내의 안전 파트너 역할입니다. :contentReference[oaicite:8]{index=8}
GuardLogix 5580 시스템은 Studio 5000 Logix Designer를 사용하여 구성 및 프로그래밍됩니다. 정확한 소프트웨어 버전 및 호환성 요구 사항은 컨트롤러 펌웨어 및 프로젝트 요구 사항과 비교하여 확인해야 합니다.
하드웨어 교체는 안전 애플리케이션을 위한 단순한 플러그 앤 플레이 절차로 처리되어서는 안 됩니다. 교체는 기존 컨트롤러, 펌웨어, 프로젝트 구성, 안전 요구 사항 및 시운전 절차와 비교하여 확인되어야 합니다.
Rockwell Automation 기술 문서에는 1756-L8SP를 사용하는 지정된 GuardLogix 5580 구성이 해당 조건에서 최대 SIL 3 및 Category 4/Performance Level e의 기능을 지원할 수 있다고 명시되어 있습니다. 인증은 1756-L8SP 단독이 아닌 전체 시스템, 지정된 펌웨어, 아키텍처 및 구현에 따라 달라집니다. :contentReference[oaicite:9]{index=9}
알렌 브래들리 1756-L8SP는 GuardLogix 5580 플랫폼에서 특별한 위치를 차지합니다. 독립적인 PLC로 작동하는 대신 호환되는 GuardLogix 아키텍처 내에서 안전 파트너로 작동하여 높은 무결성 안전 애플리케이션에 필요한 처리 구조를 제공하는 데 도움을 줍니다.
엔지니어에게 가장 중요한 고려 사항은 시스템 호환성, 컨트롤러 페어링, 펌웨어, 섀시 요구 사항, 안전 애플리케이션 설계 및 검증입니다. 구매팀의 경우 정확한 부품 번호 확인, 제품 상태, 추적성, 보증 및 배송 요구 사항도 똑같이 중요할 수 있습니다.
1756-L8SP에 대한 명확한 이해는 잘못된 교체를 줄이고 문제 해결 시간을 단축하며 산업 자동화 유지 관리를 더욱 예측 가능하게 만드는 데 도움이 됩니다. 새로운 GuardLogix 설치를 계획하든 기존 생산 라인의 교체품을 조달하든 구매 및 시운전 전에 항상 정확한 제품 식별이 이루어져야 합니다.
